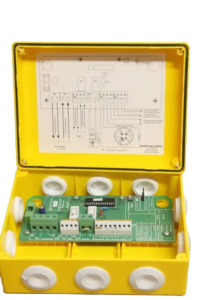

Description du BEA ALDES
Le BEA ALDES est un boitier d’étage adressable conçu pour recevoir et traiter les informations suivantes :
– Alarme ou anomalie de la boucle des détecteurs automatiques d’incendie de l’étage
– Alarme de la boucle des déclencheurs manuels d’alarme de l’étage (déverrouillage)
– Commande ou anomalie des ventouses électromagnétiques des volets de désenfumage de l’étage
– Eventuellement position des volets de désenfumage (anomalie de position)
Fonctionnement du BEA ALDES
En fonctionnement normal, chaque boîtier d’étage BEA surveille l’état de la boucle de déclencheurs manuels et de la boucle de détecteurs de fumée. L’état de ces éléments est transmis au tableau de signalisation ORDONE par la ligne de télécommande. Chaque boitier BEA ALDES est interrogé individuellement par le tableau de signalisation. La reconnaissance des boîtiers est effectuée automatiquement lors de la configuration initiale du système. A l’issue de cette configuration, chaque boîtier se voit attribuer un numéro d’ordre, correspondant à sa position par rapport au tableau de signalisation, appelé l’adresse du boîtier. Cette adresse permettra au système de connaître l’origine des informations fournies et donc de fournir une signalisation adéquate sur le tableau de signalisation.
Système de désenfumage ORDONE
En cas d’utilisation de boîtiers BCE pour la commande d’extraction, on peut installer un boîtier (et un seul) pour chaque canton. Sa position sur le bus n’a pas d’importance, il est automatiquement reconnu lors de la configuration initiale. Si ces boîtiers ne sont pas utilisés, des relais de commande « tourelle de désenfumage » sont disponibles dans le tableau (un relais par canton).
En cas d’utilisation de boîtiers BNS pour la commande de non-stop ascenseur ou de report d’alarme par niveau, on peut installer jusqu’à 4 boîtiers n’importe où sur les deux cantons. Leur position sur les bus n’a pas d’importance, ils sont automatiquement reconnus lors de la configuration initiale.
En cas d’alarme détectée par un boîtier d’étage BEA (action sur un déclencheur manuel ou détection de fumée par un détecteur), celui-ci transmet l’information au tableau de signalisation. Le tableau traite l’information, gère la signalisation sonore et visuelle et autorise le boîtier d’étage à commander les ventouses électromagnétiques des volets de l’étage. Le contact correspondant au niveau sinistré est activé sur le boitier BNS après une légère temporisation (environ 20s), les relais de commande tourelle sont activés dans le tableau, et l’ordre de commande d’extraction est transmis au BCE si il y en a dans le système.
La liaison physique entre ces boîtiers et le tableau de désenfumage est réalisée par deux câbles : le premier, de section 2×1,5 mm² (type CR1) fournit la puissance nécessaire pour les commandes (ligne de puissance). Le second câble, constitué d’une paire 8/10eme permet le transport bidirectionnel des informations et des états entre le tableau de signalisation et les différent boîtiers (ligne de Télécommande appelée aussi « BUS »).
Cette configuration apporte une forte économie de câblage par rapport à un système conventionnel en fil à fil, dans lequel il faut raccorder chaque élément de chaque niveau au tableau de signalisation.
Documentation
– Schéma de raccordements du BEA ALDES
