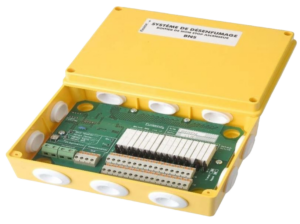

Description du BNS ALDES
Le BNS ALDES est un boitier conçu pour fournir les informations suivantes :
– Contact sec pour le non-stop ascenseur au niveau sinistré
– Contact sec de report d’alarme par niveau
Fonctionnement du BNS ALDES
En cas d’utilisation de boîtiers BNS pour la commande de non-stop ascenseur ou de report d’alarme par niveau, on peut installer jusqu’à 4 boîtiers n’importe où sur les deux cantons. Leur position sur les bus n’a pas d’importance, ils sont automatiquement reconnus lors de la
configuration initiale.
Système de désenfumage ORDONE
En fonctionnement normal, chaque boîtier d’étage BEA surveille l’état de la boucle de déclencheurs manuels et de la boucle de détecteurs de fumée. L’état de ces éléments est transmis au tableau de signalisation par la ligne de télécommande. Chaque boîtier est interrogé individuellement par le tableau de signalisation. La reconnaissance des boîtiers est effectuée automatiquement lors de la configuration initiale du système. A l’issue de cette configuration, chaque boîtier se voit attribuer un numéro d’ordre, correspondant à sa
position par rapport au tableau de signalisation, appelé l’adresse du boîtier. Cette adresse permettra au système de connaître l’origine des informations fournies et donc de fournir une signalisation adéquate sur le tableau de signalisation.
En cas d’utilisation de boîtiers BCE pour la commande d’extraction, on peut installer un boîtier (et un seul) pour chaque canton. Sa position sur le bus n’a pas d’importance, il est automatiquement reconnu lors de la configuration initiale. Si ces boîtiers ne sont pas utilisés, des relais de commande « tourelle de désenfumage » sont disponibles dans le tableau (un relais par canton).
En cas d’utilisation de boîtiers BNS pour la commande de non-stop ascenseur ou de report d’alarme par niveau, on peut installer jusqu’à 4 boîtiers n’importe où sur les deux cantons. Leur position sur les bus n’a pas d’importance, ils sont automatiquement reconnus lors de la configuration initiale.
En cas d’alarme détectée par un boîtier d’étage (action sur un déclencheur manuel ou détection de fumée par un détecteur), celui-ci transmet l’information au tableau de signalisation. Le tableau traite l’information, gère la signalisation sonore et visuelle et autorise le boîtier d’étage à commander les ventouses électromagnétiques des volets de l’étage. Le contact correspondant au niveau sinistré est activé sur le (les) boîtier(s) BNS après une légère temporisation (environ 20s), les relais de commande tourelle sont activés dans le tableau, et l’ordre de commande d’extraction est transmis au boitier BCE si il y en a dans le système.
La liaison physique entre ces boîtiers et le tableau de désenfumage est réalisée par deux câbles : le premier, de section 2×1,5 mm² (type CR1) fournit la puissance nécessaire pour les commandes (ligne de puissance). Le second câble, constitué d’une paire 8/10eme permet le transport bidirectionnel des informations et des états entre le tableau de signalisation et les différent boîtiers (ligne de Télécommande appelée aussi « BUS »).
Cette configuration apporte une forte économie de câblage par rapport à un système conventionnel en fil à fil, dans lequel il faut raccorder chaque élément de chaque niveau au tableau de signalisation.
Documentation
– Schéma de raccordement du BNS ALDES
