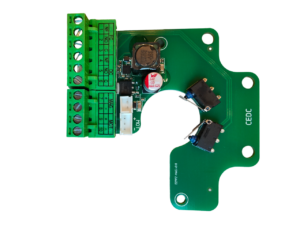

Carte bobine moteur et contacts FDC clapet coupe-feu CIRCE 4

75.00 HT

Marque:

  • France Air
Ajouter au devis

Carte d’alimentation 24-48V pour bobine de déclenchement et moteur de réarmement + contacts FDC pour clapet coupe-feu France Air CIRCE 4

La carte CIRCE 4 est composé de :

1 FC : contacteur fin de course (lame fermée en position de sécurité)
1 DC : contacteur début de course (LAME OUVERTE / POSITION D’ATTENTE)
– NF = contact normalement fermé
– NO = contact normalement ouvert
– C = commun

1 entrée d’alimentation continu 24-48V pour la bobine de déclenchement du clapet coupe-feu CIRCE 4
1 entrée d’alimentation continu 24-48V pour le moteur de réarmement du clapet coupe-feu CIRCE 4

Remarques :

Lorsque le serre-câble en plastique par lequel les câbles sont attachés est déjà serré, et si on veut installer un kit (moteur, bobine, contacts fin de course…), il est nécessaire de couper le serre-câble en plastique. Après avoir connecté le faisceau électrique du kit, il est nécessaire de serrer les câbles avec le nouveau serre-câble en plastique fourni dans le kit.

Les conducteurs reliant le boitier de connexion doivent être mécaniquement protégés, afin d’éviter toute traction sur les connexions électriques.

Présentation du clapet coupe-feu CIRCE 4 :

Les clapets coupe-feu CIRCE 4 sont installés dans les gaines de ventilation aux passages de parois, pour arrêter la propagation du feu. Ils disposent d’un mécanisme modulaire, entièrement hors de la paroi.

Le conduit est réalisé en acier galvanisé.

Le clapet coupe-feu peut être équipé d’un simple mécanisme avec fusible thermique non-évolutif, ou d’un mécanisme évolutif auto-commandé à télécommandé.

– Testé conformément à la norme EN 1366-2 jusqu’à 500 Pa
– Etanchéité d’air conformément à la norme EN 1751 catégorie C
– Approuvé pour le montage dans un mur en béton, en dalle en béton, dans un mur en plaques de plâtre et carreaux de plâtre
– Mécanisme de commande entièrement hors de la paroi

– Deux mécanismes disponibles :
– Micro : mécanisme économique, non évolutif.
– Evo : mécanisme évolutif. Déclenchement avec bobine (Evo T) et/ou réarmement motorisé (Evo M).
– Équipé d’une bobine bitension 24-48 V.
