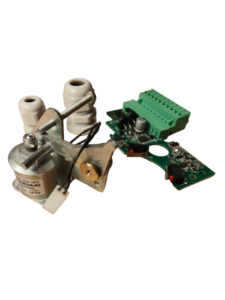

Kit bobine avec FDCU pour clapet coupe-feu RFT MMAG permettant d’assurer la fermeture et la surveillance d’un clapet coupe-feu télécommandé asservi à un système de sécurité incendie.
La ventouse électromagnétique est bitension, c’est-à-dire, qu’elle fonctionne aussi bien en 24V qu’en 48V.
Ce kit bobine avec FDCU pour clapet MMAG est utilisé pour les clapets coupe-feu rectangulaires modèles CU et circulaires Rf-technologies modèles CR60 et CR120.
Le mécanisme de déclenchement MMAG ferme la lame du clapet coupe-feu automatiquement. Quand la température dans la gaine dépasse 72°C, le fusible saute. Par conséquence, le ressort de torsion se détend et la lame se déplace dans sa position de sécurité (fermée).
La position du clapet est signalée par des contacts de position fin ou début de course intégré à la carte électronique composant ce kit RFT.
Le réarmement du clapet se fait manuellement. Pour pouvoir réarmer le clapet à distance, il faut installer le kit ME MMAG.
Les clapets coupe-feu sont installés aux traversées des parois de compartiments coupe-feu par le réseau de ventilation. Ils rétablissent le degré de résistance au feu et l’étanchéité à la fumée de la paroi traversée par la gaine. Les clapets se différencient notamment par leur degré de résistance au feu, par leurs qualités aérauliques et par leur simplicité d’installation.
Documentation technique mécanisme de déclenchement MMAG pour clapet coupe-feu CR
La pose de clapets coupe-feu sur les gaines et conduits d’aération et de ventilation est obligatoire dans tous les ERP (Établissements Recevant du Public) selon un arrêté du 25 juin 1980 portant approbation des dispositions générales du règlement de sécurité contre les risques d’incendie et de panique dans les établissements recevant du public (ERP).
La pose doit être effectuée soit au droit des parois traversées par le conduit, soit au droit de la paroi coupe-feu. Le seuil de résistance au feu du clapet doit respecter le degré de résistance des matériaux de cette paroi (compartimentage, isolement, locaux à risques et locaux à sommeil).
