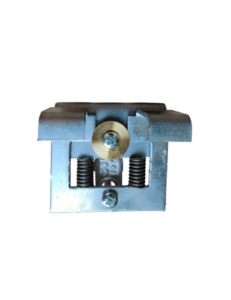

Ce kit fusible appelé également déclencheur thermique est un sous-ensemble fusible thermique + support pour volet de désenfumage ALDES GDF à guillotine.
Présentation Du Volet De Transfert GDF
Le volet de transfert GDF est compatible avec les solutions de désenfumage dans les Immeubles de Grande Hauteur (IGH), tant en Établissement Recevant du Public (ERP) qu’en Habitation. Le volet de désenfumage GDF à guillotine permet le transfert d’air frais entre la circulation et le sas en solution B des Immeubles de Grande Hauteur (IGH) et en Habitation de 4ème famille.
Le volet GDF peut se monter sur différents types de cloison :
– Voile béton ayant une masse volumique d’au moins 2200 kg/m3 et une épaisseur d’au moins 100 mm.
– Mur en blocs de béton
Le volet de transfert GDF peut être équipé de différentes grilles de désenfumage, GFA, GFAP et GFE, ainsi que d’un capot de protection pour un montage affleurant inversé.
Fonctionnement du kit fusible GDF
Le volet de transfert GDF ALDES est un appareil normalement ouvert caractérisé par un siège et un volet en réfractaire coulissant. En position d’attente, la lame du volet est maintenue ouverte par le déclencheur thermique.
Une élévation de température de 70 °C scinde le fusible du déclencheur en 2 parties et libère la lame du volet qui se ferme pour passer en position de sécurité.
Pour réarmer la lame et la maintenir en position ouverte, il est nécessaire de remplacer le déclencheur thermique.
Montage Et Remplacement Du Kit Fusible
– Relever la lame par la poignée en prenant soin de la faire coulisser en contact avec les sièges sans la tirer vers soi
– Si remplacement du fusible : débloquer les 2 vis et retirer l’ensemble, kit fusible ou l’attelage fixe
– Glisser le nouveau kit fusible dans le support
– Visser les 2 vis de façon que celles-ci pénètrent dans les trous prévus sur le déclencheur thermique.
– S’assurer qu’aucun attelage mobile ne soit resté sur la base du volet.
Recommandations Importantes
– Ce matériel doit être stocké avant pose dans un local clos, à l’abri de l’humidité et du gel.
– Il doit être manipulés avec soin de manière à éviter toutes détériorations des mécanismes ou parties mobiles (ressorts et fusible).
– La norme NF S 61-933 impose des contrôles périodiques de fonctionnement sur les volets de désenfumage.
