Descriptif du panneau coupe-feu

Panneau coupe-feu enduit prêt à l’emploi en mesure de garantir une protection de type EI120/EI180 pour les murs et planchers en présence d’ouvertures avec et sans passages d’installations techniques.

Composition et caractéristiques

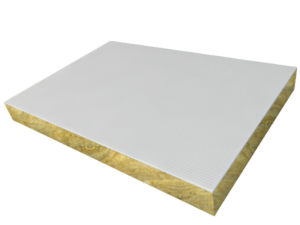

Composé d’une plaque en fibre de roche non combustible (classe A1) à haute densité (150 kg/ m 3 ) recouverte des deux côtés avec un revêtement ignifuge.

– Longueur : 1000 mm
– Largeur : 500 mm (sur demande jusqu’à 1200 x 600 mm)
– Épaisseur : 52 mm
– Densité : 150 kg/m 3
– Couleur : blanc
– Conductivité thermique : 0,036W/mK
– Absorption acoustique moyenne : αs 0.64

Utilisations du panneau coupe-feu

– Calfeutrer les passages des installations électriques dans les murs et les planchers béton
– Calfeutrer les tuyaux combustibles et/ou métalliques dans les murs et dans les planchers béton
– Calfeutrer les joints de dilatation lorsque les tailles de celles-ci ne dépassent pas les 2-5 cm de largeur et de manière générale lorsqu’il est nécessaire de créer une barrière contre les flammes et la fumée
– Calfeutrer les espaces entre les murs rideaux et les planchers

Mise en œuvre du calfeutrement

Le panneau coupe-feu peut être facilement coupé et façonné à l’aide d’un couteau bien aiguisé ou à l’aide d’une scie.

1. Mesurer la taille de l’ouverture
2. Couper sur mesure les morceaux du panneau coupe-feu enduit pour effectuer un double scellement
3. Utiliser un mastic coupe-feu pour coller les différentes parties du panneau

Certifications

– Classe EI 180 – EN 1366-3 – Plancher en béton
– Classe EI 180 – EN 1366-3 – Mur en béton cellulaire
– Classe EI 120 – EN 1366-3 – Mur en plaques de plâtre
– Classe EI 120/180 – EN 1366-4 – Joints sur les murs en béton
– Classe EI 120/180 – EN 1366-4 – Joints sur les planchers en béton
– Classe EI 120 – EN 1366-1 – Mur en béton
– Classe EI 120 – EN 1366-1 – Plancher en béton
– Classe REI 120 – EN 1365-2 – Faux-plafond en fibre

Calfeutrement coupe-feu de traversée

En matière de sécurité incendie passive, l’une des premières priorités est de mettre en place des systèmes qui vont permettre de limiter la propagation du feu et des fumées. Ainsi, l’objectif va être de confiner l’incendie à l’endroit même où il s’est déclaré. Confiner un incendie revient à créer des compartimentages qui vont permettre de sectoriser un établissement ou un immeuble en plusieurs volumes qui seront étanches les uns avec les autres.

De ce fait, les parois qui composent ces compartiments, qu’elles soient verticales ou horizontales, doivent satisfaire les exigences en matière de sécurité et de protection incendie. Les matériaux de construction doivent répondre à des exigences en matière de résistance au feu. Ces parois sont nécessairement traversées par des équipements, tels que des câbles de puissance et de commande, tuyaux, conduits de ventilation et de désenfumage…

Afin de recréer les qualités de résistance au feu de ces parois traversées, les interstices doivent être obturés par un système de calfeutrement résistant au feu.

Le système de calfeutrement doit être choisi en fonction de plusieurs paramètres notamment :

le degré de résistance au feu souhaité
la nature du support (dalle béton, cloison sèche, béton cellulaire, bois, panneau sandwich…)
la dimension de la trémie
la nature des traversants (câbles électriques, fibres optiques, tubes métalliques pour les fluides, tuyauteries plastiques…)
l’environnement, (exposition aux intempéries, aux UV, air salin, hygrométrie…)
les caractéristiques annexes (résistance mécanique, étanchéité à l’eau, à l’air, affaiblissement acoustique, isolation thermique…)

Ainsi, le système de calfeutrement choisi va permettre de restaurer l’intégrité coupe-feu de l’élément séparatif, une dalle ou un voile, au niveau des traversées de câbles, de chemin de câbles, ou encore de tuyaux.
