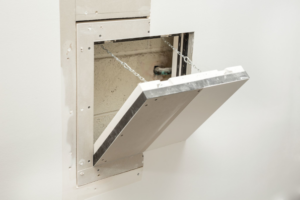

La trappe de visite coupe-feu est composée de deux châssis (1 cadre fixe et 1 ouvrant) composés de profilés d’aluminium et complétée avec des plaques de plâtre.
Les deux cadres de la trappe de visite sont constitués de quatre profilés en aluminium reliés entre eux de façon rigide grâce à un soudage spécial.
Un joint intumescent est disposé en périphérie de l’ouvrant et du châssis fixe.
La trappe est équipée de deux dispositifs de blocage (câble + mousqueton).
Par mesure de sécurité, ces dispositifs doivent toujours être accrochés avant de fermer le panneau de porte. Les fermetures à ressort invisibles permettent une ouverture/fermeture par simple pression sur la trappe.
La trappe de visite coupe-feu peut-être installée dans tout type de cloison de performance équivalente à celle de la trappe.
Dimensions maximales en EI30 800 X 800 mm et en EI60/EI120 1000 x 1000 mm.
Trappe EI 60 :
- Epaisseur du cadre : 30 mm
- Epaisseur du contre-cadre : 30 mm
- Epaisseur totale de la trappe : 45 mm
- Largeur du cadre : 55 mm
- Passage libre : Hauteur x Largeur de l’ouvrant
- Hors-tout (le trou) : passage libre + 110 mm
Trappe EI 120 :
- Epaisseur du cadre : 50 mm
- Epaisseur du contre-cadre : 30 mm
- Epaisseur totale de la trappe : 80 mm
- Largeur du cadre : 55 mm
- Passage libre : Hauteur x Largeur de l’ouvrant
- Hors-tout (le trou) : passage libre + 110 mm
La trappe de visite coupe-feu permet de limiter la propagation des flammes et de la fumée en cas d’incendie en empêchant leur passage d’un compartiment à l’autre. Cette trappe est généralement installée dans les murs, les plafonds ou les planchers, là où se trouvent les conduits de ventilation, les canalisations ou les câbles électriques.
En cas d’inspection ou de maintenance, la trappe de visite coupe-feu permet un accès facile et sécurisé aux conduits ou équipements. Elle facilite ainsi le travail des professionnels en charge de l’entretien des installations tout en garantissant la sécurité des personnes et des biens.
Fiches produits des trappes de visite coupe-feu
Notice de montage trappe de visite coupe-feu
Procès-verbal de résistance au feu EI 60
Procès-verbal de résistance au feu EI 120
