Volet OPTONE H – 11044000

Présentation du volet OPTONE H

Le volet OPTONE H + Grille est utilisé pour le désenfumage des circulations des bâtiments d’habitation classés 3e B ou 4e famille. Il est idéal pour une installation sur un conduit standard 400×500 mm (20dm²). Le volet de désenfumage OPTONE H est qualifié coupe-feu 1h selon la nouvelle norme européenne NF-EN 1366-10. Volet 1 vantail avec grille esthétique incluant un noyau amovible fixé par système invisible, déclenchement par émission de courant à 24 volts (VDS 24), sans contact de signalisation, passage d’air de 20 dm². Idéal pour une installation sur conduit standard 400 x 500 mm.

Garantie 2 ans

BLI propose 3 versions du volet OPTONE H pour s’adapter aux besoins du chantier.

– Version OPTONE H + Grille intégrée – 11044000

– Version OPTONE H « classic » sans grille – 11044003

– Version OPTONE H « classic » avec grille séparée – 11044003 et 11045351

Digne successeur de VANTONE H, le volet de désenfumage OPTONE H combine design et innovations techniques pour répondre aux attentes de tous les intervenants du marché du désenfumage des bâtiments d’habitation.

Caractéristiques principales

– Conforme au marquage CE selon EN 12101-8.
– Passage libre de 20,3 dm²,
– 1er volet de désenfumage classé EI 60 S conforme à la norme européenne NF-EN1366-10,
– Volet identique pour évacuation des fumées (VH) et amenée d’air (VB),
– Coupe-feu 1h conformément à l’arrêté du 31 janvier 1986.
– Déclencheur électromagnétique VDS 24 Vcc auto réarmable,
– Montage du contre cadre possible en usine,
– Passage des câbles électriques prévu,
– Grille avec noyau amovible,
– Bornier de raccordement : protégé par un capot plastique,
– pour un volet munis de contacts de signalisation, utiliser la gamme de volet OPTONE T (sur demande)

Fonctionnement du volet OPTONE H

Sur ordre du tableau ORDONE les volets de désenfumage OPTONE H s’ouvrent et passent en position de sécurité pour permettent l’extraction des fumées et gaz chauds. En position d’attente (fermés), ils empêchent la propagation du feu depuis la gaine de désenfumage vers les autres étages.

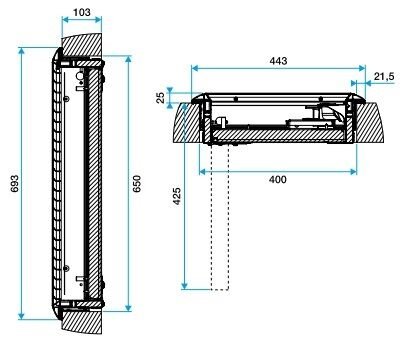

Données dimensionnelles

Réservation (mm) : L400 x H650

Hors-tout (mm) : L443 x H693

Passage d’air libre (mm) : L343 x H593 (20,3 dm²)

Accessoires de montage

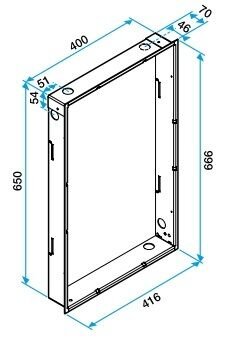

Contre cadre réversible en acier galvanisé 20/10 mm à insérer dans le conduit pour une installation rapide et simplifiée du volet ALDES OPTONE H.

Adapté pour mise en œuvre sur béton et sur matériau léger type Promatect, Supalux ou tecniver, percé pour faciliter le passage des câbles électriques, muni de pattes de scellement et de trous de fixation pour recevoir les vis du volet, profondeur de 70 mm pour une bonne tenue mécanique du volet de désenfumage.

Documentation

Documentation commerciale volet ALDES OPTONE H

Notice d’installation et de maintenance OPTONE H

PV feu ALDES OPTONE H + Grille 1V

Appréciation laboratoire EFECTIS montage sur conduit béton

Certificat de constance au feu EFECTIS

Déclaration des performances

Codes produits

Référence ALDES : 11044000, 11044001, 11044003

Code douane : 84149000
